陶瓷分级轮
用于分级端控粒，适合对金属异物敏感的细粉分级与粒度稳定控制。
工作原理
压缩空气经喷嘴形成超音速气流，物料在流化床内碰撞粉碎，经分级轮控粒后由收尘器收集合格细粉。
- 稳定进料物料通过加料系统进入流化床粉碎区域。
- 喷嘴加速压缩空气经喷嘴形成超音速气流。
- 碰撞粉碎物料在气流交汇处发生碰撞、摩擦和剪切。
- 分级收集合格细粉进入收尘器，粗粉返回粉碎室继续粉碎。
技术特点
围绕粒径稳定、污染控制、连续运行和后期维护，把优势拆成可快速判断的模块。
内置分级轮控粒
粉碎腔内完成粉碎与分级，粗粉回落继续粉碎，成品粒度更容易稳定。
低温气流粉碎
高速气流带走热量，适合热敏性物料和对温升敏感的粉体工艺。
闭路连续运行
进料、粉碎、分级、收集可连续衔接，适合小试放大到中试和量产。
低污染材质选项
接触面可按物料要求选择陶瓷、316L 或耐磨合金，降低金属异物风险。
可接惰性保护
对易燃、易氧化或水氧敏感材料，可与氮气、氩气闭路保护系统组合。
试机数据校核
建议用 D50、D90、D97、Span、产能和收率共同判断，而不是只看单一细度。
内部陶瓷配件
针对锂电、医药、陶瓷和高纯粉体等低污染工况，接触面可按物料要求配置陶瓷分级轮、陶瓷喷嘴、陶瓷套管和陶瓷内衬，减少金属磨耗和异物带入风险。
陶瓷喷嘴
用于高速气流喷射区域，降低冲刷磨耗对产品纯度和设备寿命的影响。
陶瓷套管
用于易磨损连接、导流和密封位置，可按物料硬度、清洗方式和结构空间定制。
陶瓷内衬
粉碎腔、分级腔、弯头和管路等接触面可配置陶瓷内衬，适配高硬度或高纯粉体。
具体材质、覆盖范围和可拆洗结构需结合目标粒径、物料硬度、批次清洁要求及试机数据确认。
适用物料与行业
不同物料的硬度、热敏性、含水量和污染控制要求不同，以下作为选型沟通入口。
| 行业 / 场景 | 典型物料 | 建议沟通参数 |
|---|---|---|
| 锂电材料 | 正负极材料、固态电解质 | D50 / D90 / D97 / 金属异物 |
| 医药原料药 | 低温洁净粉碎 | 目标粒径 / 批量 / 清洁要求 |
| 陶瓷与电子粉体 | 高纯、耐磨、粒径上限控制 | 污染限制 / 目标 D97 / 收率 |
| 精细化工 | 热敏、团聚、换料清洗 | 熔点 / 含水量 / 是否易粘壁 |
型号参数
以下参数为典型物料参考值，实际产能因物料密度、硬度、入料粒度和目标粒径而异。
选型校核重点
粒度 / 产能 / 物料特性
| 型号 / 配置 | 参考产量 | 粒度范围 | 入料粒度 |
|---|---|---|---|
| DWQ-5A | 10-50 kg/h | D97 2.5-45 μm | ≤ 10 mm |
| DWQ-15A | 50-200 kg/h | D97 2.5-45 μm | ≤ 10 mm |
| DWQ-30A | 150-600 kg/h | D97 2.5-45 μm | ≤ 10 mm |
| DWQ-55A | 300-1500 kg/h | D97 2.5-45 μm | ≤ 10 mm |
获取选型方案
告诉我们物料、目标粒度和产能要求，我们将推荐合适的主机、分级、收集和控制系统配置。
- 物料名称、硬度、密度、含水量和是否易团聚
- 目标 D50、D90、D97、Span 或筛余指标
- 小时产能、批量大小和连续运行要求
- 是否有洁净、惰性保护、防爆或低污染要求

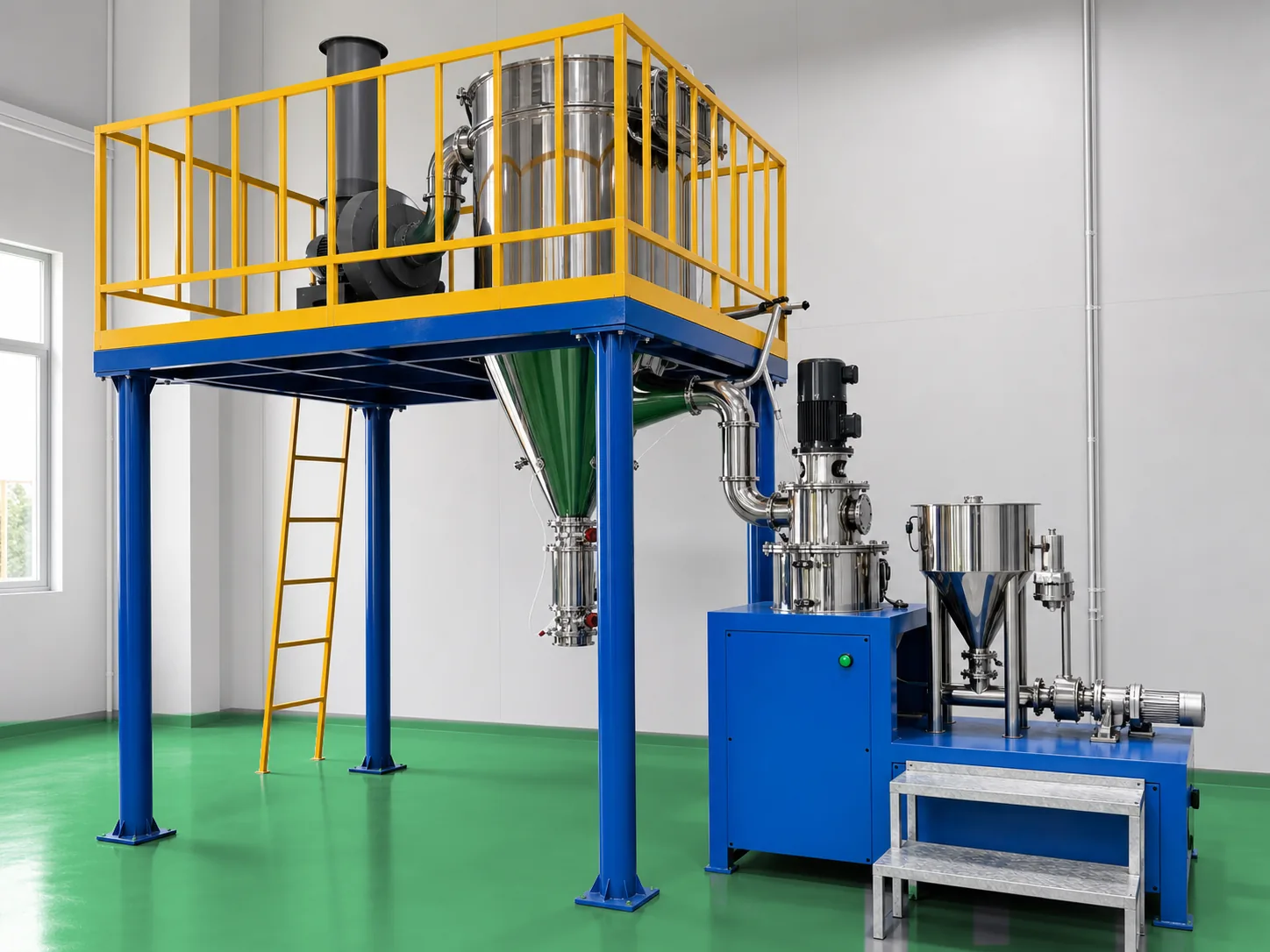

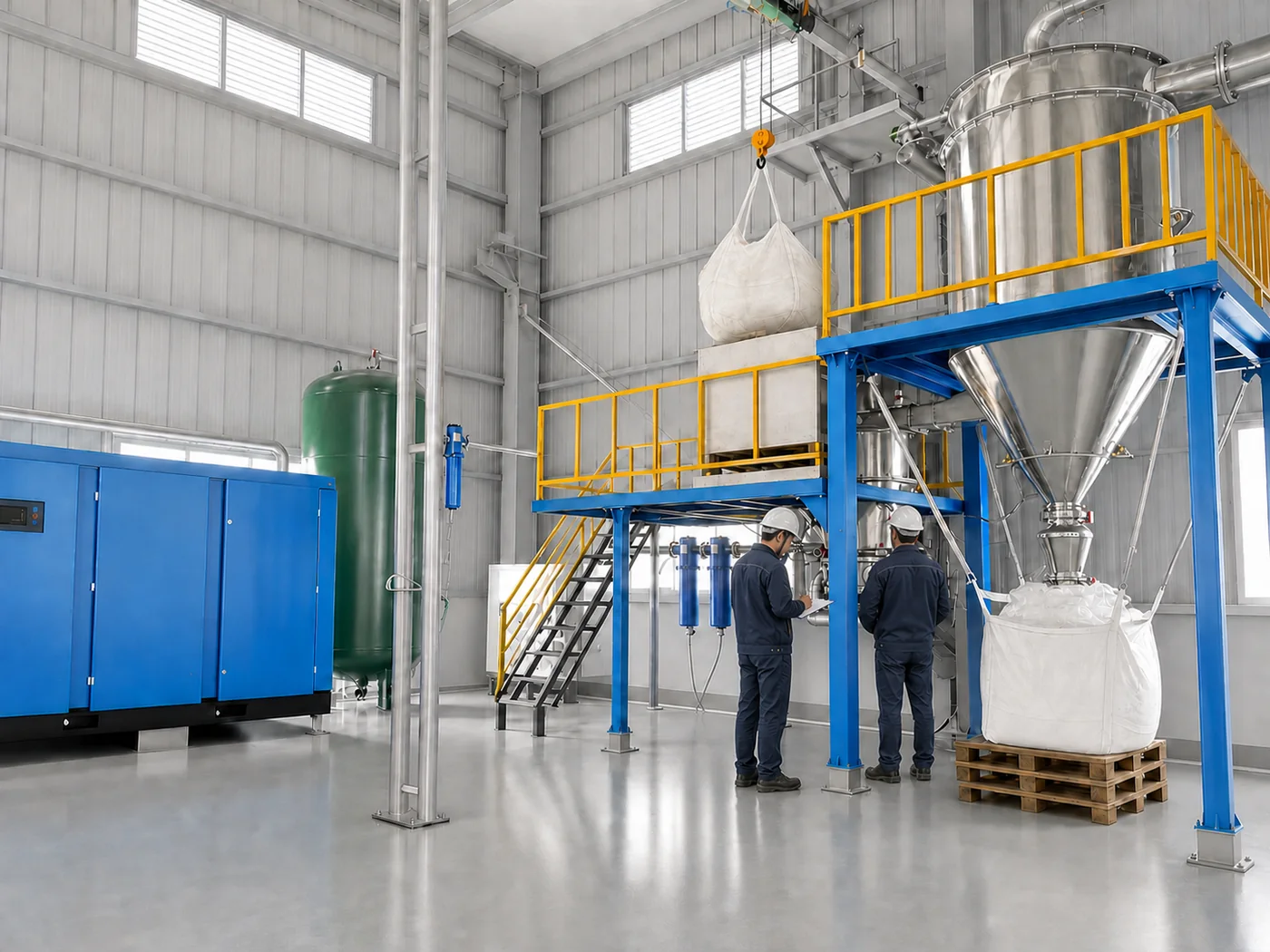

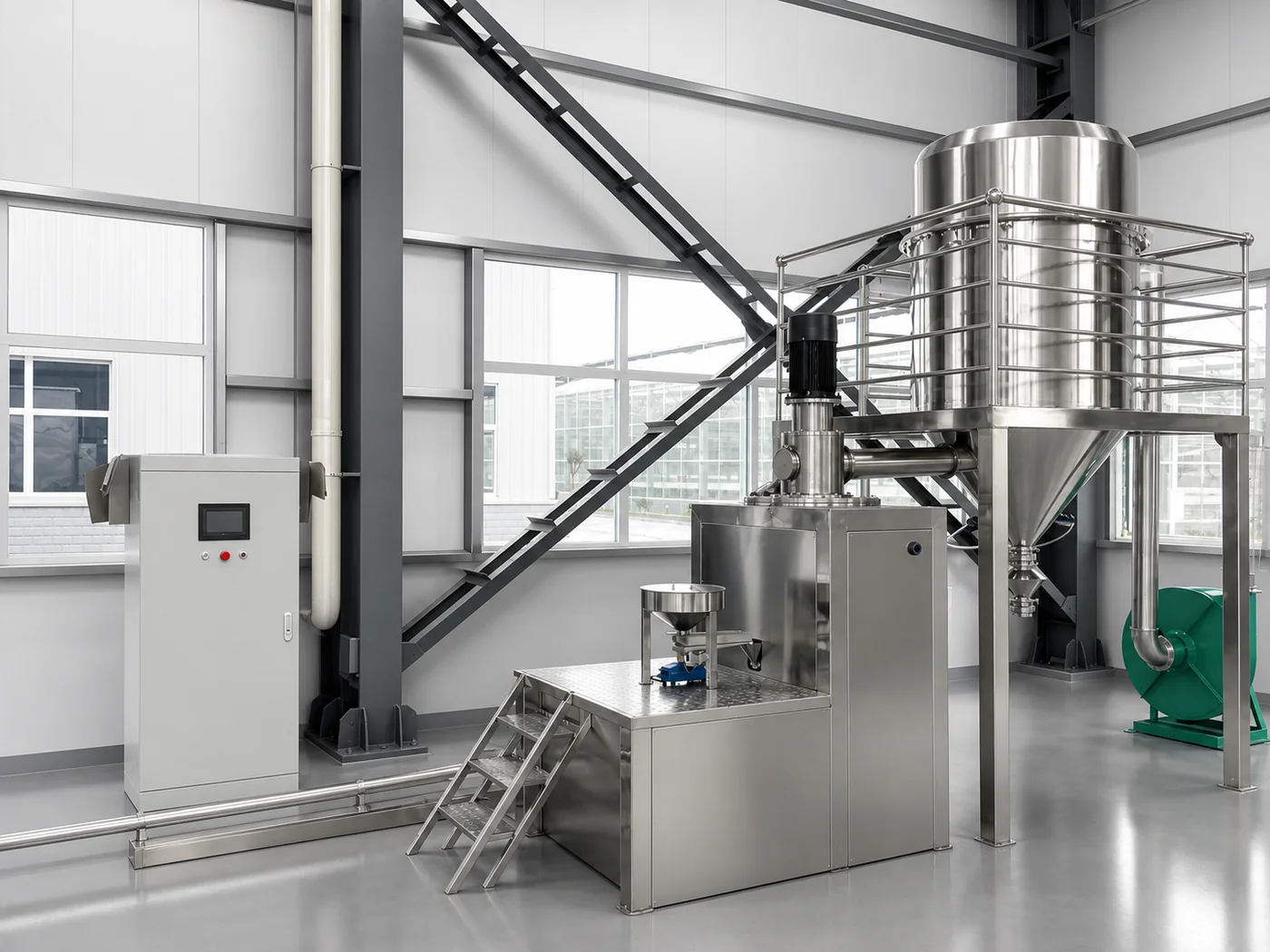

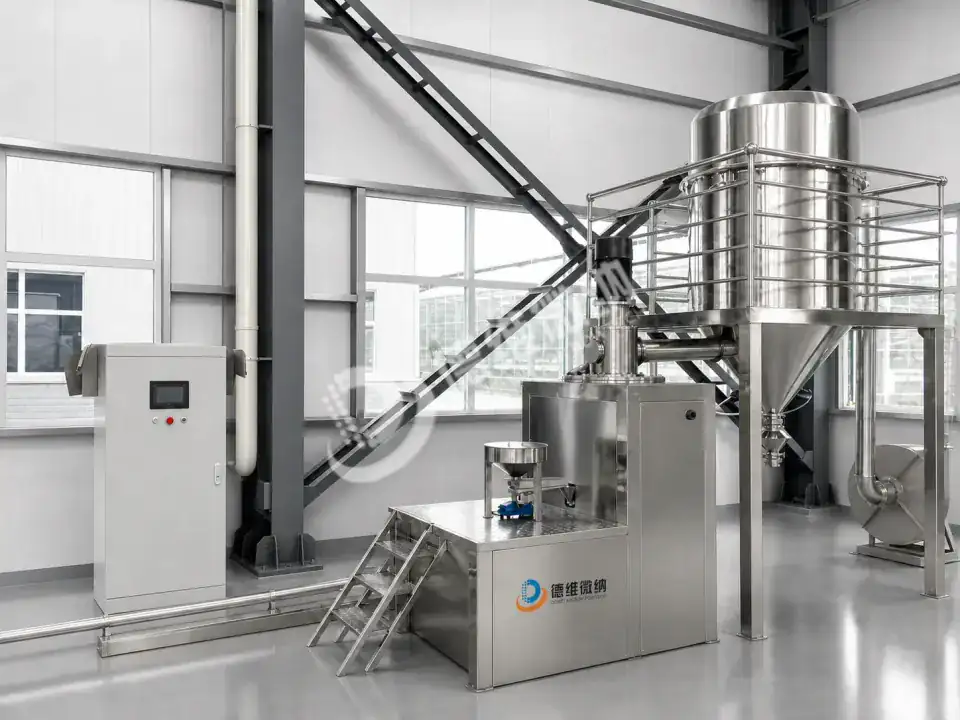

设备现场
实际交付的流化床式气流粉碎机安装现场与产品形态。
常见问题
能否只按目标粒径直接选型？
不建议只看一个粒径指标。硬度、密度、入料粒径、含水量、温升、收率和污染控制都会影响设备配置。
为什么建议先试机？
粉体物料差异很大，同一型号面对不同物料时产能和粒度分布会明显不同，试机数据更可靠。
可以做成完整生产线吗？
可以。可根据工艺目标组合主机、分级机、给料、收集、除尘、惰性保护和 PLC 控制系统。
提交询盘时需要哪些信息？
建议提供物料名称、入料粒径、目标粒径、产能、清洁要求、安全要求和是否需要试机。
